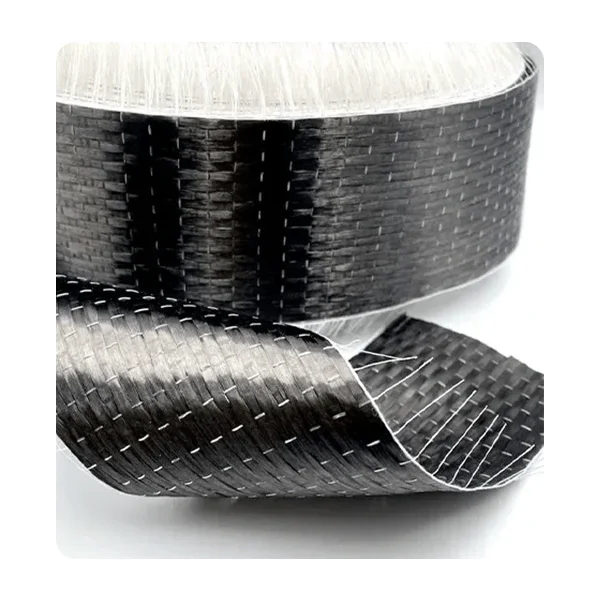

پارچه کربن یک‌جهته (UD Carbon Fabric)

پارچه کربن یک‌جهته (Unidirectional Carbon Fabric) یک ماده کامپوزیتی پیشرفته با بالاترین کارایی است که در آن تمامی فیبرهای کربن در یک جهت خاص (معمولاً ۰ درجه) قرار گرفته‌اند و توسط یک نخ نگهدارنده ظریف در جهت عمود (معمولاً ۹۰ درجه) ثابت شده‌اند. این ساختار منحصربه‌فرد امکان دستیابی به حداکثر استحکام و سفتی در جهت الیاف را فراهم می‌کند، به طوری که بیش از ۹۵٪ از خواص مکانیکی در جهت الیاف متمرکز شده است. پارچه UD انتخابی ایده‌آل برای کاربردهای سازه‌ای با بارگذاری مشخص، تقویت موضعی، ساخت تیرها، پره‌ها و هر جایی که نیاز به حداکثر کارایی در یک جهت خاص باشد.

پارچه کربن UD چیست و چگونه تولید می‌شود؟

پارچه کربن یک‌جهته (UD Carbon Fabric) از آرایش موازی فیبرهای کربن پیوسته در یک جهت و ثابت کردن آنها با یک سیستم نخ نگهدارنده (معمولاً پلی استر، شیشه یا کولار) در جهت عمود تولید می‌شود. این فرآیند شامل کشش موازی هزاران رشته فیبر کربن، عبور از میان سیستم پوشش‌دهی (sizing) و سپس دوخت یا بافت با نخ نگهدارنده با چگالی بسیار کم (معمولاً ۵-۱۰٪) می‌باشد. نتیجه نهایی پارچه‌ای است با حداکثر حجم فیبر (Vf) و حداقل انحراف از جهت اصلی.

ترکیبات اصلی و ویژگی‌های پارچه کربن UD

این پارچه حاوی فیبرهای کربن با جهت‌گیری موازی ۹۹٪ در یک جهت و یک سیستم نخ نگهدارنده (معمولاً کمتر از ۵٪ وزن کل) است. ویژگی‌های آن را می‌توان به عنوان حداکثر استحکام کششی در جهت الیاف (تا ۹۵٪ استحکام فیبر خالص)، مدول الاستیسیته استثنائی در جهت اصلی، حداقل وزن، حداکثر حجم فیبر قابل دستیابی (تا ۶۸٪)، کارایی بی‌نظیر در جهت طراحی شده، و امکان طراحی کاملاً بهینه برای بارهای مشخص توصیف کرد.

خواص پارچه کربن UD

• حداکثر کارایی در جهت طراحی: بیش از ۹۵٪ خواص فیبر خالص در جهت ۰ درجه
• نسبت استحکام به وزن بی‌همتا: بالاترین مقدار در بین تمام مواد مهندسی
• نسبت سفتی به وزن استثنائی: بی‌نظیر در جهت الیاف
• طراحی بهینه: امکان قرارگیری الیاف دقیقاً در جهت بارهای اصلی
• کاهش وزن سازه: دستیابی به استحکام موردنیاز با حداقل وزن
• پاسخ خطی الاستیک: رفتار قابل پیش‌بینی تا شکست
• مقاومت خستگی فوق‌العاده: عملکرد ممتاز تحت بارهای چرخشی در جهت الیاف
• هدایت الکتریکی و حرارتی جهت‌دار: هدایت عالی در جهت الیاف، عایق در جهت عمود
• پایداری ابعادی: انبساط حرارتی نزدیک به صفر در جهت الیاف
• کارایی لایه‌ای: امکان طراحی چندلایه با جهت‌های مختلف برای بارهای ترکیبی

کاربردهای متنوع پارچه کربن UD

• صنایع هوافضا: بال هواپیما، تیرهای طولی، پره هلیکوپتر، بدنه موشک
• صنایع دفاعی: تیرهای سازه‌ای نظامی، پنل‌های زرهی جهت‌دار
• خودروسازی پیشرفته: شاسی مونوکوک، سیستم تعلیق، میله ضد پیچش
• تجهیزات ورزشی حرفه‌ای: تیرک اسکی، دسته پارو، تیرهای دوچرخه
• سازه‌های مهندسی: تقویت پل‌ها، ستون‌ها، تیرهای سازه‌ای
• صنایع دریایی: دکل قایق‌های بادبانی، تیرهای طولی کشتی
• توربین‌های بادی: پره توربین، اسپار کپ
• تجهیزات پزشکی: پروتزهای با عملکرد بالا، بریس‌های ارتوپدی
• رباتیک و مکاترونیک: بازوهای رباتیک سبک‌وزن
• صنایع انرژی: میله‌های حفاری سبک‌وزن، تیرهای خورشیدی

انواع پارچه کربن UD

۱. بر اساس سیستم نخ نگهدارنده:

• پلی استری (PES): متداول‌ترین، اقتصادی، ذوب‌شونده
• شیشه (Glass): پایداری حرارتی بهتر، شفافیت
• کولار (Kevlar): مقاومت ضربه بالا، رنگ طلایی
• کربن (Carbon): هم‌جنس، حداکثر کارایی
• کوپولیمر (Co-polymer): خاصیت ذوب‌شدگی کنترل‌شده

۲. بر اساس وزن سطحی:

• بسیار سبک (Ultra-light): ۸۰-۱۳۰ گرم بر متر مربع
• سبک (Light): ۱۳۰-۲۵۰ گرم بر متر مربع
• متوسط (Medium): ۲۵۰-۴۰۰ گرم بر متر مربع
• سنگین (Heavy): ۴۰۰-۶۰۰ گرم بر متر مربع
• بسیار سنگین (Extra-heavy): ۶۰۰-۱۰۰۰ گرم بر متر مربع

۳. بر اساس درجه فیبر:

• استاندارد (T300/T700): کاربرد عمومی، اقتصادی
• مدول متوسط (T800/IM7): تعادل استحکام و سفتی
• مدول بالا (M40/M46): سفتی اولویت
• استحکام بالا (T1000/UM): استحکام اولویت
• نسل جدید (T1100/M60): پیشرفته‌ترین خواص

۴. بر اساس عرض محصول:

• نوار باریک (Tape): ۱۰-۱۰۰ میلی‌متر
• عرض متوسط: ۱۰۰-۵۰۰ میلی‌متر
• عرض استاندارد: ۵۰۰-۱۲۷۰ میلی‌متر
• عرض گسترده: تا ۲۵۰۰ میلی‌متر

نحوه استفاده از پارچه کربن UD

طراحی چندلایه (Ply Book Design):

۱. تحلیل بارگذاری: تعیین جهت‌های بار اصلی

۲. طراحی جهت‌ها: انتخاب توالی جهت‌های مختلف (۰°, ±۴۵°, ۹۰°)

۳. محاسبه ضخامت: بر اساس استحکام و سفتی موردنیاز

۴. تهیه نقشه برش: الگوی برش برای هر لایه

۵. تعیین توالی لایه‌گذاری: ترتیب قرارگیری لایه‌ها

مراحل ساخت دستی:

۱. برش دقیق: برش در زاویه‌های طراحی‌شده با کاتر یا قیچی

۲. آماده‌سازی قالب: تمیز کردن، واکس، ژل‌کت

۳. لایه‌گذاری: قرار دادن هر لایه در جهت دقیق طراحی

۴. خیس‌کردن: اعمال رزین با برس، غلتک یا تزریق

۵. حباب‌زدایی: استفاده از غلتک حباب‌گیر در هر لایه

۶. لایه‌گذاری بعدی: تکرار برای هر لایه با دقت جهت‌گیری

۷. پوشش نهایی: ژل‌کت یا تاپ کوت

۸. پخت: تحت خلاء، فشار یا اتوکلاو

روش‌های پیشرفته:

• پیش‌آغشته (Prepreg): دقت جهت‌گیری عالی، پخت اتوکلاو
• تزریق خلاء (VARTM): برای قطعات بزرگ
• فیلامنت وایندینگ: برای قطعات استوانه‌ای
• اتوماسیون لایه‌گذاری: برای تولید انبوه

نسبت‌های پیشنهادی:

• نسبت رزین به فیبر: ۳۵:۶۵ تا ۳۰:۷۰ (وزنی)
• ضخامت هر لایه: ۰٫۱-۰٫۲ میلی‌متر (بسته به وزن)
• هم‌پوشانی: ۱۰-۲۰ میلی‌متر
• حداقل شعاع خم: ۳-۵ برابر ضخامت

مشخصات کلیدی

• نام محصول: پارچه کربن یک‌جهته (UD)
• نام انگلیسی: Unidirectional Carbon Fabric
• جنس: فیبر کربن + نخ نگهدارنده
• نوع: یک‌جهته با نخ نگهدارنده
• وزن: ۱۳۰، ۲۰۰، ۳۰۰، ۴۰۰، ۶۰۰ گرم بر متر مربع
• ضخامت: ۰٫۱۲-۰٫۳۵ میلی‌متر
• عرض استاندارد: ۱۲۵، ۲۵۰، ۵۰۰، ۱۰۰۰، ۱۲۵۰ میلی‌متر
• رنگ: سیاه مات (طبیعی)
• کاربرد: سازه‌های با عملکرد بالا، تقویت جهت‌دار

طراحی چندلایه استاندارد

توالی‌های متداول:

• [۰/۹۰]s: متقارن، برای بارهای دو محوره ساده
• [۰/±۴۵/۹۰]s: کواسی-ایزوتروپیک، عمومی‌ترین
• [۰₂/±۴۵]s: برای بارهای کششی-خمشی
• [±۴۵]₂s: برای بارهای برشی خالص
• [۰/±۶۰]s: برای بارهای ترکیبی خاص

اصطلاحات:

• s: نشان‌دهنده تقارن (symmetric)
• عدد: تعداد لایه‌ها در همان جهت
• ±: زاویه مثبت و منفی
• زیرنویس: تعداد تکرار

سیستم‌های رزین مناسب

• اپوکسی: مناسب‌ترین، چسبندگی عالی، انواع مختلف دمای پخت
• بسمالیمید: دمای بالا (۲۵۰-۳۰۰°C)، هوافضا
• سیانواستر: سرعت پخت بالا، دمای متوسط
• فنولیک: مقاومت آتش، دود کم
• وینیل استر: مقاومت شیمیایی، کاربرد دریایی

پیشنهادهای ترکیب

برای شاسی خودروی مسابقه:

• لایه‌بندی: [۰/±۴۵/۹۰/±۴۵/۰]s
• رزین: اپوکسی ۱۲۱°C cure
• فرآیند: پیش‌آغشته + اتوکلاو

برای پره توربین بادی:

• لایه‌بندی: ریشه: [۰/±۴۵] چندلایه، نوک: [±۴۵] غالب
• رزین: اپوکسی ۸۰°C cure
• فرآیند: VARTM

برای تقویت تیر بتنی:

• لایه‌بندی: ۲ لایه ۰° در زیرین
• چسب: اپوکسی سازه‌ای
• فرآیند: دستی، تحت فشار

برای دسته راکت تنیس:

• لایه‌بندی: [۰/±۳۰]s
• رزین: اپوکسی室温 cure
• فرآیند: قالب‌گیری فشاری

نکات ایمنی و هشدارها

• جهت‌گیری دقیق: خطاهای کوچک جهت‌گیری باعث کاهش شدید استحکام می‌شود
• برش دقیق: برش باید در جهت دقیق طراحی انجام شود
• الکتریسیته ساکن: خطر شوک، اتصال به زمین ضروری
• خوردگی گالوانیک: عدم تماس مستقیم با فلزات، لایه جداکننده
• ذرات معلق: ماسک FFP3 در برش و سمباده‌زنی
• مواد شیمیایی: رزین‌ها و حلال‌ها ممکن است سمی باشند
• پسماندها: الیاف کربن تجزیه‌ناپذیر، دفع مناسب
• آتش‌سوزی: در آتش سوزی، الیاف باقی می‌مانند اما رزین می‌سوزد
• تعمیرات: نیاز به تخصص بالا، اغلب تعویض کامل بخش آسیب‌دیده

نگهداری و ماندگاری

• پارچه خشک: دمای ۱۵-۲۵°C، رطوبت < ۶۰٪، بسته وکیوم
• پیش‌آغشته: فریزر -۱۸°C، عمر مفید ۶-۱۲ ماه، room life محدود
• محافظت از تابش UV: در معرض نور مستقیم قرار نگیرد
• جلوگیری از تا خوردن: باعث شکست فیبرها می‌شود
• برچسب‌گذاری: جهت الیاف باید به وضوح مشخص باشد
• انبارش عمودی: برای جلوگیری از تغییر شکل

سوالات متداول

تفاوت UD با بافته چیست؟

UD: حداکثر کارایی در یک جهت، برای بارهای مشخص

بافته: خواص متعادل در دو جهت، برای بارهای نامشخص

چگونه جهت الیاف را تشخیص دهیم؟

نخ نگهدارنده در جهت ۹۰° قرار دارد. معمولاً برچسب یا نشانه دارد.

آیا می‌توان UD را در زوایای مختلف برش داد؟

بله، اما باید در طراحی محاسبه شود. برش در ۴۵° باعث کاهش ۵۰٪ استحکام می‌شود.

حداکثر ضخامت چندلایه چقدر است؟

معمولاً ۲۰-۳۰ لایه برای فرآیند دستی، بیشتر نیاز به فرآیندهای پیشرفته دارد.

آیا می‌توان UD را با پارچه بافته ترکیب کرد؟

بله، برای بهینه‌سازی هزینه و عملکرد، لایه‌های سطحی بافته و لایه‌های میانی UD.

چگونه توالی لایه‌ها را تعیین کنیم؟

با تحلیل المان محدود (FEA) و بهینه‌سازی توپولوژی.

آیا UD برای قطعات با انحنا مناسب است؟

بله، اما شعاع خم باید حداقل ۳ برابر ضخامت باشد.

چگونه از جدایش لایه‌ها جلوگیری کنیم؟

استفاده از نخ نگهدارنده مناسب، فشار کافی در پخت، طراحی صحیح لایه‌بندی.

آیا UD شفاف است؟

خیر، اما با رزین شفاف می‌توان الیاف را دید.

هزینه UD نسبت به بافته چقدر است؟

معمولاً ۲۰-۴۰٪ بیشتر، اما کارایی بسیار بالاتر.
